Budowa silnika jednofazowego to temat, który na pierwszy rzut oka wydaje się skomplikowany. W rzeczywistości jednak kryje on w sobie kilka fundamentalnych elementów. Wśród najważniejszych znajdują się uzwojenia – zarówno główne, jak i pomocnicze, a także kondensator. W przeciwieństwie do swojego trójfazowego odpowiednika, silnik jednofazowy nie wytwarza wirującego pola magnetycznego. To oznacza, że bez kondensatora nie zdołamy uruchomić go prawidłowo. Kluczowa rola kondensatora polega na przesuwaniu fazy napięcia, co pozwala na generowanie momentu obrotowego niezbędnego do uruchomienia silnika.
Silnik jednofazowy, mimo swojej prostoty, wymaga starannej analizy i właściwych zasad działania, aby zapewnić jego długotrwałą i efektywną pracę.

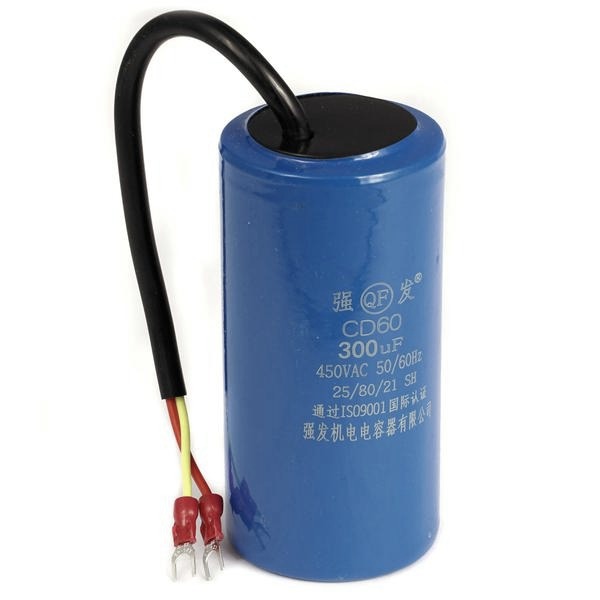

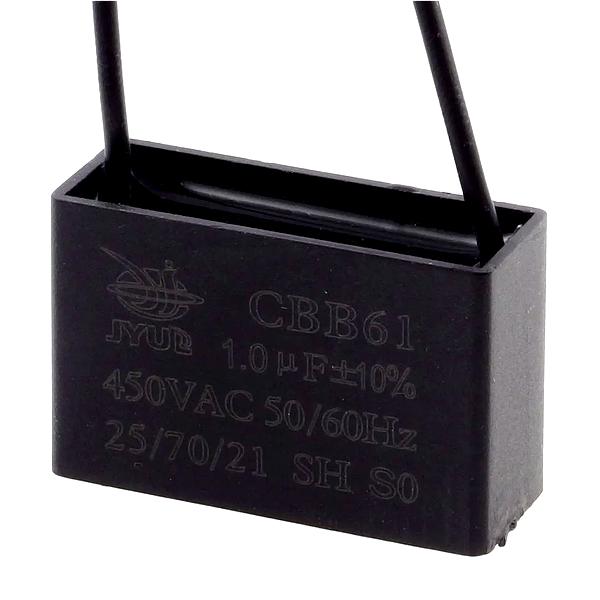

Kondensatory zastosowane w silnikach jednofazowych możemy podzielić na dwa główne typy: rozruchowe i robocze. Kondensator rozruchowy pełni istotną funkcję podczas startu – dostarcza dodatkowy moment obrotowy na krótki czas, a następnie odłącza się po uruchomieniu silnika. Natomiast kondensator pracy działa nieprzerwanie, stabilizując obroty silnika. Kluczowe znaczenie ma właściwy dobór pojemności kondensatora, ponieważ zbyt niski może prowadzić do problemów z rozruchem, podczas gdy zbyt wysoki zwiększa ryzyko uszkodzenia silnika. A jak już mowa o tym to poznaj objawy przestawionego rozrządu, aby uniknąć kosztownych napraw. W praktyce, dla silników o mocy 1 kW, wartość kondensatora oscyluje w granicach 30-50 µF.
Kondensator jako kluczowy element rozruchowy silnika jednofazowego
Zanim przystąpimy do jakiejkolwiek pracy z silnikiem jednofazowym, musimy szczególnie zwrócić uwagę na zasady bezpieczeństwa. Zawsze warto odłączyć zasilanie oraz upewnić się, że kondensatory nie są naładowane. Podczas podłączania kondensatora kluczowe jest zachowanie odpowiedniej polaryzacji oraz identyfikacja uzwojeń. Najczęściej kondensator łączy się pomiędzy uzwojeniem pomocniczym a głównym, co umożliwia prawidłowy rozruch. Niewłaściwe połączenia mogą nie tylko prowadzić do uszkodzenia silnika, ale także stwarzać ryzyko porażenia prądem, co w żadnym wypadku nie jest do zaakceptowania.
Diagnostyka kondensatora również okazuje się istotna; regularne kontrole pomagają w wczesnym wykryciu problemów, takich jak spuchnięta obudowa czy wycieki, co może świadczyć o jego uszkodzeniu. Moim zdaniem, znajomość budowy oraz działania silnika jednofazowego, jak również roli kondensatora, stanowi niezbędną wiedzę, zwłaszcza w kontekście napraw lub konserwacji urządzeń elektrycznych. Skoro jesteśmy przy tym temacie to Sprawdź, jaki olej najlepiej zadba o silnik twojego auta. Dzięki temu możemy nie tylko oszczędzać czas oraz pieniądze, ale także zwiększać bezpieczeństwo zarówno naszych urządzeń, jak i ich użytkowników.

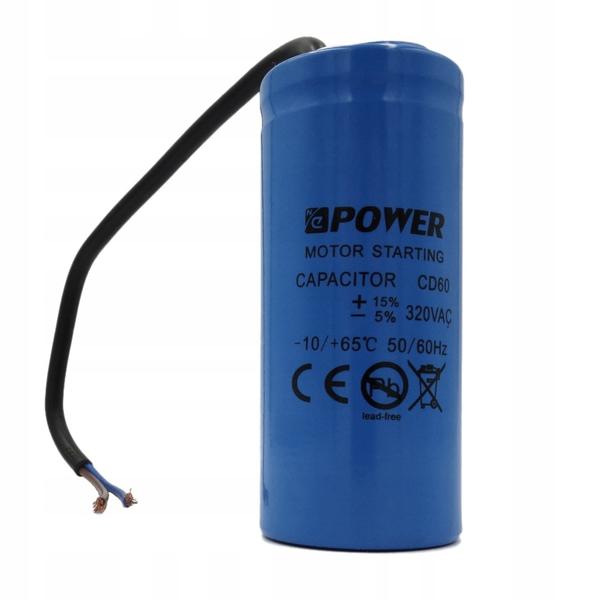

Jak prawidłowo podłączyć kondensator do silnika jednofazowego – szczegółowy przewodnik
Podłączenie kondensatora do silnika jednofazowego odgrywa kluczową rolę w zapewnieniu jego prawidłowego działania. W poniższej, starannie przygotowanej liście numerowanej znajdziesz szczegółowy opis poszczególnych kroków, które pomogą ci skutecznie wykonać tę czynność. Taka wiedza jest niezbędna, aby uniknąć typowych błędów oraz zapewnić bezpieczeństwo podczas pracy z urządzeniami elektrycznymi.
- Przygotowanie do pracy i odłączenie zasilania
- Zanim przystąpisz do jakichkolwiek działań, upewnij się, że urządzenie odłączono od zasilania. Najpierw rozłącz wtyczkę z gniazdka lub wyłącz zabezpieczenia w rozdzielni elektrycznej.
- Poczekaj kilka minut, aby mieć pewność, że kondensatory rozładowały się całkowicie. Warto również użyć multimetru do sprawdzenia, czy w obwodzie nadal nie ma napięcia.
- Identyfikacja zacisków silnika
- W pierwszej kolejności zidentyfikuj uzwojenia silnika, korzystając z dokumentacji technicznej lub tabliczki znamionowej. Zazwyczaj spotkasz oznaczenia U1 i U2 dla uzwojenia głównego oraz Z1 i Z2 dla uzwojenia pomocniczego.
- Określ następnie, gdzie dokładnie kondensator ma zostać podłączony; zazwyczaj znajduje się on między końcem uzwojenia pomocniczego a końcem uzwojenia głównego (najczęściej Z1 ↔ U2 lub U1 ↔ Z2).
- Wybór i przygotowanie kondensatora
- Wybierając odpowiedni kondensator, zwróć szczególną uwagę na jego pojemność podaną w mikrofaradach oraz napięcie robocze. Dla silnika o mocy 1 kW potrzebny będzie zazwyczaj kondensator o wartości 30-50 µF.
- Pamiętaj, aby upewnić się, że kondensator funkcjonuje prawidłowo. Przyjrzyj mu się wizualnie pod kątem pęknięć i innych nieprawidłowości. Dobrym pomysłem będzie też użycie multimetru do pomiaru pojemności.
- Podłączenie kondensatora
- Przystępując do podłączania przewodów do kondensatora, zwróć uwagę na oznaczenia: zacisk C1 powinien łączyć się z uzwojeniem pomocniczym (np. Z1), natomiast C2 z uzwojeniem głównym (np. U2). W przypadku kondensatorów z oznaczeniem polaryzacyjnym, zachowaj poprawną orientację podczas podłączania.
- Podłącz teraz przewody L (fazowy) oraz N (neutralny) do uzwojenia głównego. Upewnij się, że przewód ochronny PE również łączy się z odpowiednim zaciskiem.
- Weryfikacja połączeń i testowanie
- Na koniec skontroluj wizualnie wszystkie połączenia kabli; upewnij się, że są one odpowiednio zabezpieczone, a także nie ma luźnych przewodów. Możesz również przeprowadzić pomiar ciągłości na przewodach, by mieć pewność, że wszystko działa jak należy.
- Włącz zasilanie, a następnie przetestuj silnik, dokładnie obserwując jego rozruch. Upewnij się, że działa płynnie oraz w oczekiwanym kierunku.
Bezpieczeństwo podczas podłączania kondensatora do silnika elektrycznego
Podłączenie kondensatora do silnika elektrycznego stanowi kluczowy krok, który bezpośrednio wpływa na bezpieczeństwo oraz efektywność całego układu. Ja zawsze upewniam się, że zasilanie jest odłączone zanim rozpocznę jakiekolwiek działania. Takie działanie to absolutna podstawa, ponieważ nie chcę narażać się na ryzyko porażenia prądem ani uszkodzenia sprzętu. Również niezwykle ważne jest, aby skontrolować, czy kondensatory zostały odpowiednio rozładowane, gdyż ich zgromadzona energia może być niebezpieczna. Warto mieć pod ręką multimetr, który pomoże potwierdzić, że nie ma napięcia w obwodzie.
Przed przystąpieniem do montażu kondensatora warto na spokojnie zidentyfikować uzwojenia silnika. Zazwyczaj silniki jednofazowe wyposażone są w jedno uzwojenie główne oraz jedno pomocnicze, a kondensator, umieszczony między nimi, wprowadza przesunięcie fazowe, co okazuje się niezbędne do prawidłowego rozruchu. Podczas podłączania szczególną uwagę zwracam na oznaczenia zacisków, aby uniknąć wszelkich nieporozumień. Złe połączenia mogą bowiem prowadzić do awarii urządzenia lub, co gorsza, stwarzać zagrożenie dla użytkownika.
Bezpieczeństwo podczas podłączania kondensatora ma kluczowe znaczenie
Należy pamiętać o zabezpieczeniach, takich jak uziemienie czy wyłączniki nadprądowe, które zawsze powinny być włączone w obwód. Takie dodatkowe środki ochrony odgrywają istotną rolę, szczególnie w sytuacji, gdy silnik pracuje w trudnych warunkach. Gdy nie mamy odpowiednich zabezpieczeń, ryzykujemy nie tylko samym silnikiem, ale także bezpieczeństwem osób obsługujących to urządzenie. Regularnie kontroluję stan przewodów oraz kondensatorów, aby maksymalnie zminimalizować ryzyko awarii.
Bezpieczeństwo i skuteczność działania silnika elektrycznego w dużej mierze zależy od odpowiedniego podłączenia kondensatora. Właściwy dobór i montaż elementów są kluczowe dla długotrwałego i bezpiecznego użytkowania urządzenia.
Na zakończenie warto podkreślić, że kondensator musi być dobrany odpowiednio do specyfiki silnika. Zbyt mała lub zbyt duża pojemność może bowiem spowodować problemy z rozruchem, a nawet prowadzić do przegrzania silnika. Osobiście preferuję korzystanie tylko z sprawdzonych komponentów i zawsze wybieram produkty renomowanych marek, które gwarantują jakość oraz bezpieczeństwo. Lepiej zapobiegać niż leczyć, dlatego warto poświęcić chwilę na przemyślenie wszystkich kroków przed przystąpieniem do montażu.
Diagnostyka problemów z kondensatorem w silnikach jednofazowych
W poniższej liście znajdziesz kluczowe wskazówki, które ułatwią diagnostykę problemów związanych z kondensatorem w silnikach jednofazowych. Właściwe zrozumienie tych punktów pomoże Ci uniknąć poważnych awarii i jednocześnie zapewni bezpieczeństwo pracy urządzenia.
- Identyfikacja uzwojeń i kondensatora: Przed przystąpieniem do diagnostyki zwróć szczególną uwagę na prawidłowe rozróżnienie uzwojeń głównych i pomocniczych silnika. W tym celu warto skorzystać z multimetru do pomiaru rezystancji. Należy pamiętać, że uzwojenie główne zawsze powinno charakteryzować się niższą rezystancją w porównaniu do uzwojenia pomocniczego. Zrozumienie, które zaciski odpowiadają za dany typ uzwojenia, znacznie ułatwi właściwe podłączenie kondensatora.
- Sprawdzanie pojemności kondensatora: Aby upewnić się, że kondensator działa prawidłowo, dokładnie zweryfikuj jego pojemność przy pomocy multimetru z funkcją pomiaru pojemności. Oczekuj, że wynik pomiaru zbliży się do wartości nominalnej podanej na obudowie kondensatora. Gdy wartość jest znacznie niższa, istnieje prawdopodobieństwo, że kondensator uległ uszkodzeniu i wymaga wymiany.
- Obserwacja objawów problemów w pracy silnika: Zwracaj uwagę na objawy, które mogą sugerować problemy z kondensatorem. Do najczęstszych należą: całkowity brak rozruchu silnika, przegrzewanie się silnika podczas pracy, opóźniony rozruch czy niski moment obrotowy. Każda z tych kwestii ma potencjał, aby wskazywać na wadliwy kondensator, niewłaściwą pojemność lub błędne podłączenie.
- Sprawdzenie układu elektrycznego: Upewnij się, że wszystkie połączenia elektryczne są poprawnie wykonane i nie ma żadnych zwarć. Niewłaściwe podłączenie kondensatora lub uszkodzone przewody mogą prowadzić do nieprawidłowego działania silnika albo uszkodzenia kondensatora. Ponadto, sprawdzenie stanu izolacji przewodów oraz zacisków kondensatora jest niezbędne dla zapewnienia bezpieczeństwa.
- Regularna konserwacja i kontrola stanu kondensatora: W celu uniknięcia przyszłych problemów warto wprowadzić systematyczne kontrole stanu kondensatorów. Regularnie sprawdzaj wzrokowo, czy nie występują wycieki, pęknięcia czy wypukłości w obudowie kondensatora. W przypadku wykrycia jakichkolwiek anomalii, niezwłocznie wymień kondensator na nowy.
Zalety i wady silników jednofazowych z kondensatorem rozruchowym
Silniki jednofazowe z kondensatorem rozruchowym cieszą się dużą popularnością wśród domowych urządzeń oraz niewielkich maszyn przemysłowych. Ich prostota konstrukcji stanowi kluczową zaletę, co z kolei sprawia, że montaż i eksploatacja tych silników zasadniczo są łatwe i niewymagające dużych nakładów finansowych. Dzięki zastosowaniu kondensatora użytkownicy mogą uzyskać wysoki moment rozruchowy, co z kolei umożliwia sprawne uruchamianie urządzenia, eliminując potencjalne problemy. Dlatego silniki te idealnie nadają się dla entuzjastów majsterkowania oraz osób, które nie mają doświadczenia w obróbce elektrycznej, a cenią sobie łatwość podłączenia bez konieczności posługiwania się skomplikowanymi schematami.
Silnik jednofazowy charakteryzuje się wysoką efektywnością
Silniki jednofazowe wyróżniają się także wysoką efektywnością energetyczną, co z kolei prowadzi do niższych rachunków za prąd. Dodatkowo, odpowiedni dobór amortyzacji oraz usunięcie wszelkich problemów związanych z nieprawidłową instalacją sprawiają, że silniki te pracują cicho i generują minimalne wibracje. Owe cechy czynią je doskonałym wyborem do zastosowań w domach, biurach czy w miejscach, gdzie hałas mógłby być uciążliwy. W ten sposób silniki jednofazowe z kondensatorem rozruchowym znalazły zastosowanie w sprzęcie od wentylatorów po pompy oraz inne urządzenia AGD.
Jednakże, jak każde rozwiązanie, silniki jednofazowe mają także swoje wady. Ograniczona moc silnika stanowi jeden z kluczowych czynników, które mogą wpływać na ich przydatność w bardziej wymagających projektach przemysłowych. Ponadto, możliwość awarii kondensatora nie pozostaje bez znaczenia, gdyż problem ten może prowadzić nie tylko do braku możliwości uruchomienia sprzętu, ale także do zwiększonych kosztów naprawy. Co więcej, kondensator, będąc dodatkowym elementem, wprowadza konieczność regularnej konserwacji oraz wymiany, co długoterminowo może obciążać użytkownika.
Kwestie konserwacyjne silnika jednofazowego z kondensatorem
W związku z powyższym warto przed decyzją o zakupie silnika jednofazowego z kondensatorem dokładnie przemyśleć jego specyfikę oraz kwestię konserwacji. Regularne kontrole stanu kondensatora oraz prowadzenie właściwego podłączenia, zgodnego z instrukcją producenta, stanowią kluczowe elementy dla długotrwałego funkcjonowania tego silnika. Użytkownicy powinni także zwracać uwagę na warunki pracy silnika, aby zminimalizować ryzyko ewentualnych awarii.
Troska o kondycję silnika jednofazowego przynosi wymierne korzyści, zwiększając jego trwałość oraz efektywność.
Troska o te aspekty pozwala na pełne wykorzystanie zalet silnika jednofazowego z kondensatorem, jednocześnie ograniczając potencjalne niedogodności związane z jego eksploatacją.
| Zalety | Wady |
|---|---|
| Prosta konstrukcja ułatwiająca montaż i eksploatację | Ograniczona moc silnika, co utrudnia zastosowanie w wymagających projektach przemysłowych |
| Wysoki moment rozruchowy umożliwiający sprawne uruchamianie urządzeń | Możliwość awarii kondensatora prowadząca do problemów z uruchomieniem |
| Wysoka efektywność energetyczna, prowadząca do niższych rachunków za prąd | Konieczność regularnej konserwacji i wymiany kondensatora |
| Praca cicha z minimalnymi wibracjami | Regularne kontrole stanu kondensatora wymagają dodatkowego wysiłku |
| Wszechstronność zastosowań, np. w wentylatorach i urządzeniach AGD | Potencjalne zwiększone koszty naprawy związane z awarią kondensatora |
Ciekawostką jest, że w silnikach jednofazowych z kondensatorem rozruchowym, stosowanie kondensatora o odpowiedniej pojemności może znacząco wpłynąć na moment rozruchowy silnika – zbyt mała pojemność kondensatora może prowadzić do trudności w uruchomieniu, podczas gdy zbyt duża może generować nadmierne obciążenie, co skraca żywotność zarówno kondensatora, jak i silnika.
